CH03TBP氣浮隔震平臺采用膜片式空氣彈簧、整體焊接支架、鐵磁不銹鋼臺面.的氣浮隔振光學平臺，整體高度800mm，分為氣浮式支架和臺面兩部分。

臺面整體為三層夾心式蜂窩結構，采用焊接工藝（非膠粘工藝），沒有松動、開裂、脫落等困擾。上臺面材料為SUS410 鐵磁不銹鋼，具有較好的耐腐蝕性能。厚度根據尺寸設計為：150/200/300mm，具有很好的硬重比和剛性。臺面采用精密磨削工藝，臺面的平面度達到< 0.05mm/m2，臺面上按照25mm×25mm 孔距均布M6 螺紋孔，方便安裝各類位移臺和調整架。

氣浮支架采用采用膜片式空氣彈簧，支撐腿內部配有二級氣室，采用整體焊接四支撐結構，下方為阻尼隔振墊，隔振性能較好，固有頻率一般小于垂直1.2Hz～1.8Hz,水平1.2Hz～1.8Hz。3 個進口水平調節閥反應靈敏，響應時間短。

調整高度機構分為兩部分：支架下方（每個支撐腿下方）具有整體高度的調整機構，調整后可完全消除地面不平引起的支架扭曲現象。支架上方采用三個特有的高度調整機構，可以調整高度和臺面水平。

產品負載能力強、剛性強、穩定性好、隔振效果好，適合于對隔振要求較高、負載較重的情況使用。技術指標：

* 自動充氣，自動平衡，響應時間短，平衡速度快

* 固有頻率：垂直1.2Hz～1.8Hz,水平1.2Hz～1.8Hz，同負載和實際使用情況相關

*標配靜音無油空氣壓縮機，工作壓力：0.2-0.6（Mpa）

* 氣浮支撐：采用膜片式空氣彈簧，支撐腿內部還有二級氣室，進一步提升隔振性能，3個水平調節閥響應時間短，平衡速度快。

* 臺面結構：三層夾心式蜂窩結構，采用焊接工藝

* 上臺面：4～6mm厚SUS410鐵磁不銹鋼

* 臺面內部支撐：鋼制井字形蜂窩狀支撐結構，焊接工藝，強度高

* 下底面：4～6mm厚碳鋼，表面噴黑塑處理

* 側板：內層碳鋼板，外層為黑色鋁塑板，美觀、實用，四角用不銹鋼板包角

* 厚度：150/200/300mm，詳見選型表

* 平面度：< 0.05mm/m2，

* 表面粗糙度：< 0.8μm

* 重復定位精度：+0.05mm

* 支架：整體焊接式四支撐結構，具有更好的剛性和穩定性，支架上方帶三個高度（水平）調整機構，支架下方帶升降高度機構。

* 臺面加支架總高度800mm，總高度可調范圍：-10～+15mm

* 孔距：25mm×25mm

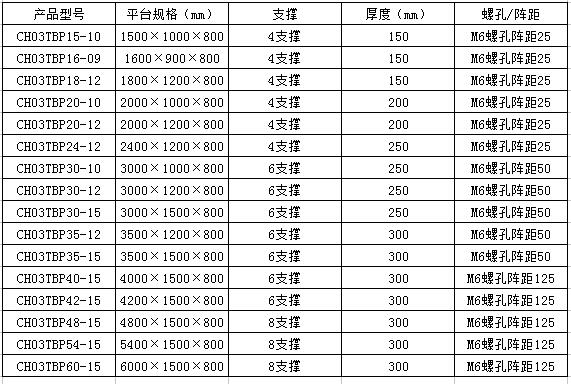

* 孔徑：M6產品型號
